In der Lebensmittel-, Getränke-, Genussmittel-, Pharma- oder Kosmetikindustrie sind Durchflussmessgeräte gefragt, die nicht nur mit hoher Präzision arbeiten, sondern auch hinsichtlich Hygiene und Reinigung anspruchsvolle Standards und gesetzliche Vorgaben erfüllen. Mit FLOWave Typ 8098 bietet Bürkert hierfür eine praxisgerechte Lösung.
Innovative SAW-Technologie
Das Durchflussmessgerät arbeitet nach dem patentierten SAW-Verfahren (Surface Acoustic Waves), nutzt also Oberflächenwellen zur Messung. Vorteil dieses Verfahrens ist vor allem, dass es keinerlei Einbauten oder Verengungen und damit auch keine Toträume im Messrohr gibt. Zudem findet die Messung ohne jeden Kontakt zwischen Sensorelementen und Medium statt, es entstehen weder Fluideinwirkungen auf die Sensorelemente noch sind Verunreinigungen des Mediums durch diese möglich. Das ist hygienisch und erleichtert die Reinigung (Hygienic Design). Da sich das Messrohr strömungstechnisch nicht von jedem anderen geraden Rohrstück der Anlage unterscheidet, gibt es auch keinen Druckabfall. Die kompakte Größe und das geringe Gewicht ermöglichen zudem eine unkomplizierte Installation.
Im Gegensatz zu anderen Messverfahren eignet sich FLOWave auch für Medien ohne elektrische Leitfähigkeit, verbraucht deutlich weniger Energie als beispielsweise Coriolis-Durchflussmesser und lässt sich in jeder beliebigen Einbaulage montieren. Die Messung funktioniert bei stehenden Flüssigkeiten ebenso wie bei schneller Strömung oder Strömungswechseln. Außerdem sind keine Wartungsarbeiten notwendig, was die Betriebskosten erheblich reduzieren kann.
Genau und zukunftssicher

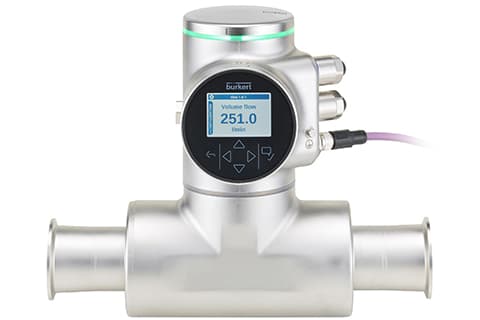

Das kompakte, komplett aus Edelstahl gefertigte Durchflussmessgerät misst den Volumendurchfluss mit einer Genauigkeit von 0,4 % des Messwerts. Die Temperatur wird gleichzeitig mit einer Genauigkeit von £ 1 °C gemessen. Je nach Nennweite liegt der Nenndruck bei bis zu 40 bar. Der Temperaturbereich ist ausgelegt, um sowohl CIP- als auch SIP-Reinigungsverfahren durchzuführen. Das Messgerät wird in den Rohrnennweiten DN8[GS1] , DN15, DN25, DN40 sowie DN50 mit Rohren und Clamp-Anschlüssen nach ASME, ISO und SMS angeboten und kann mit oder ohne Display genutzt werden. Der FLOWave-Transmitter basiert auf der Elektronikplattform EDIP (Efficient Device Integration Platform), die die Vernetzung mit anderen Bürkert-Geräten zu einem intelligenten System ermöglicht. Dies erleichtert nicht nur die Integration in die bestehende Anwendung erheblich, sondern auch den Umgang mit den Geräten.
Relevante Fluidik-Parameter mit einem Gerät messen
Neben der Messung von Volumendurchfluss und Temperatur wurde FLOWave um weitere Messwerte wie Dichtefaktor (zur Liquiderkennung) und akustischer Übertragungsfaktor (zur Gasblasenerkennung) erweitert. FLOWave zählt jetzt zu den wenigen Geräten, die dieses breite Applikationsspektrum abdecken: Von pharmazeutischen Anwendungen über den Lebensmittelbereich bis hin zu industriellen Anwendungen. In wasserähnlichen Medien wie Säuren, Laugen und Kondensaten sowie speziell auch in nicht leitfähigem Wasser ist FLOWave sehr erfolgreich im Einsatz. Auch das Messen von Medien wie Öl, Saft, Bier oder Wein ist problemlos möglich. Im Bereich der Brauereien gehören außerdem Konzentrationsmessungen der Stammwürzemessung zum Einsatzgebiet des vielseitigen Durchflussmessers.
Zuverlässige Messung von Alkoholen: Ex-Zulassung
Für einen zuverlässigen Prozess müssen auch bei häufigen Produktwechseln Qualitäts- und Herstellungsrichtlinien eingehalten und Produktionsparameter dokumentiert werden. Dazu bietet Bürkert Fluid Control Systems für Produktionsprozesse in explosionsgefährdeten Umgebungen nun seinen FLOWave-Durchflussmesser Typ 8098 auch als ATEX-zertifizierte Version bis Ex-Zone 2 an.
Das kompakte und leichte Gerät misst den Volumendurchfluss unabhängig von der Leitfähigkeit des Mediums und ist damit auch für die Messung von Reinstwasser und Alkoholen geeignet. Damit kann es beispielsweise in der Pharma- und Spirituosenherstellung sowie in der Lack- und Farbenproduktion eingesetzt werden.
Bewährt in der Pharmaindustrie
In der pharmazeutischen Industrie haben sich die SAW-Durchflussmesser bereits in vielen, ganz unterschiedlichen Anwendungen bewährt, z.B. bei der Durchflussmessung von teurem Reinstwasser, beim Mischen intravenöser Infusionen, bei zahlreichen Dosier- und Überwachungsaufgaben mit unterschiedlichen Fluiden, die für die Produktion benötigt werden sowie bei kritischen CIP- und SIP-Prozessen, die eine Durchfluss- und Temperaturüberwachung erfordern. Auch die akustische Trübungsmessung ist möglich.
